碳纤增强尼龙12(ePA12-CF)
eSUN与LUVOCOM雷孚斯合作的一款基于PA12开发的材料,添加了15%的碳纤维,大幅增强了尼龙的强度、刚性、韧性,可在很多场合替代金属使用;吸水率低,打印的零件尺寸受湿度和温度的影响较低;自润滑耐磨性能,使得其适合打印齿轮;高耐温性能,制件连续使用温度可达120℃,短期使用温度可达160℃;低收缩率,打印时不易翘边和开裂,打印物品表面哑光细腻。

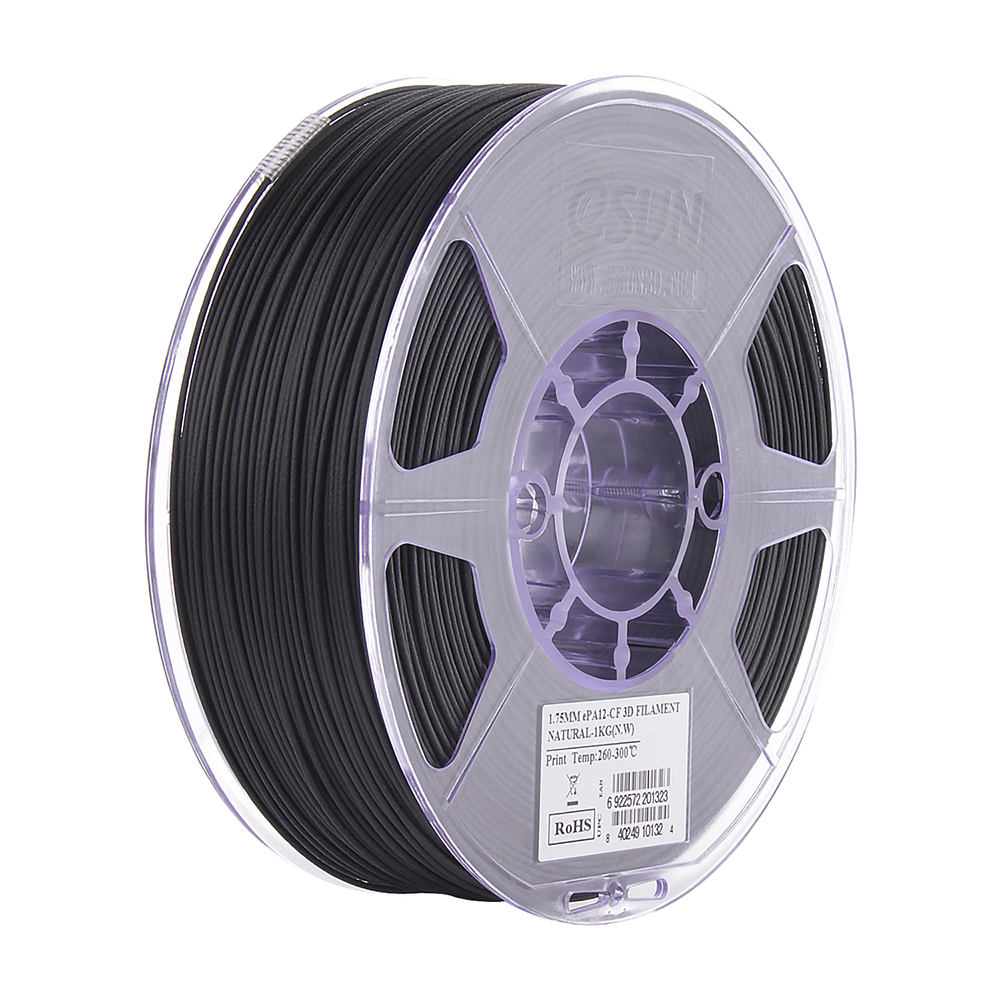

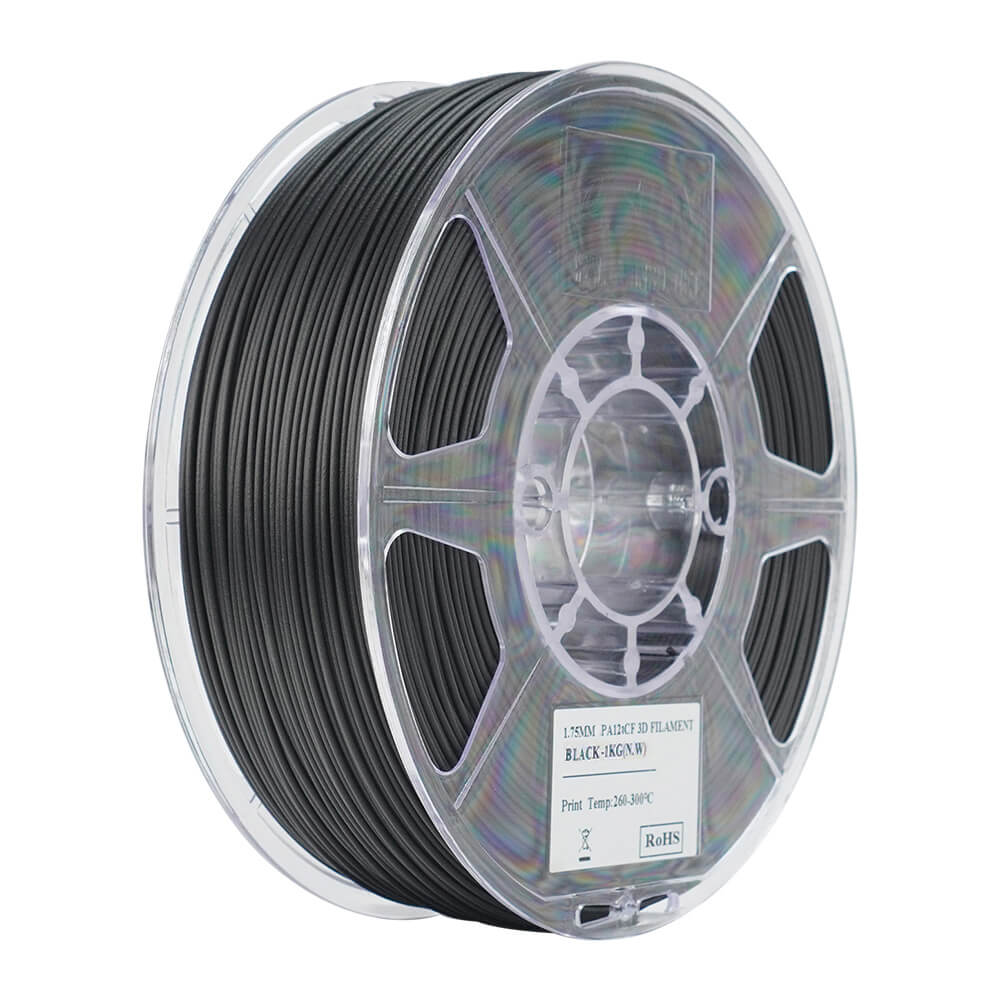

颜色:
直径尺寸:
净重:
- * 描述:
-
介绍
eSUN与LUVOCOM雷孚斯合作的一款基于PA12开发的材料,添加了15%的碳纤维,大幅增强了尼龙的强度、刚性、韧性,可在很多场合替代金属使用;吸水率低,打印的零件尺寸受湿度和温度的影响较低;自润滑耐磨性能,使得其适合打印齿轮;高耐温性能,制件连续使用温度可达120℃,短期使用温度可达160℃;低收缩率,打印时不易翘边和开裂,打印物品表面哑光细腻。
卖点
低吸湿性
高强度
高韧性
高刚性
高抗冲击性
耐化性耐热性
耐磨性
高尺寸稳定性
哑光表面效果
抗静电
优异的可打印性

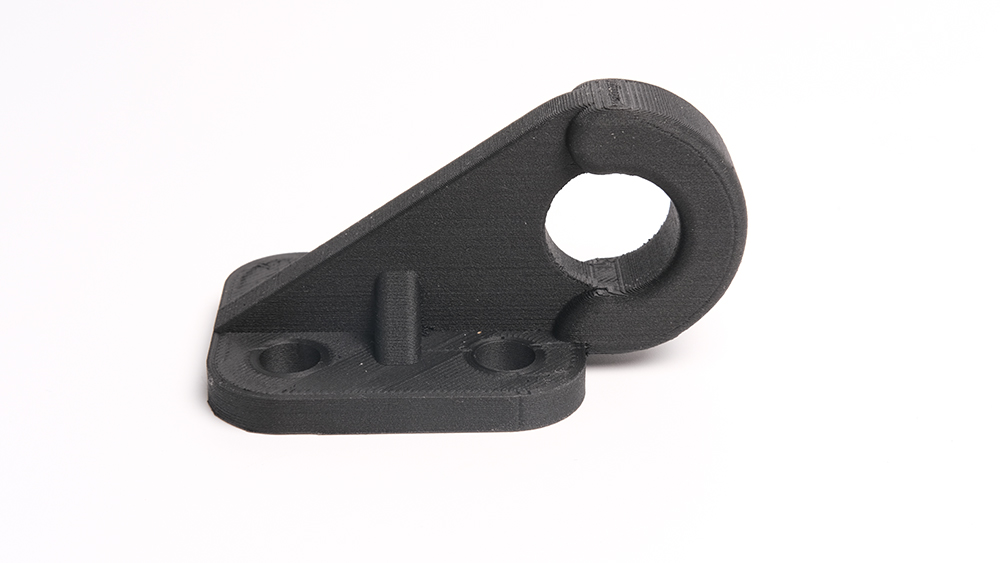

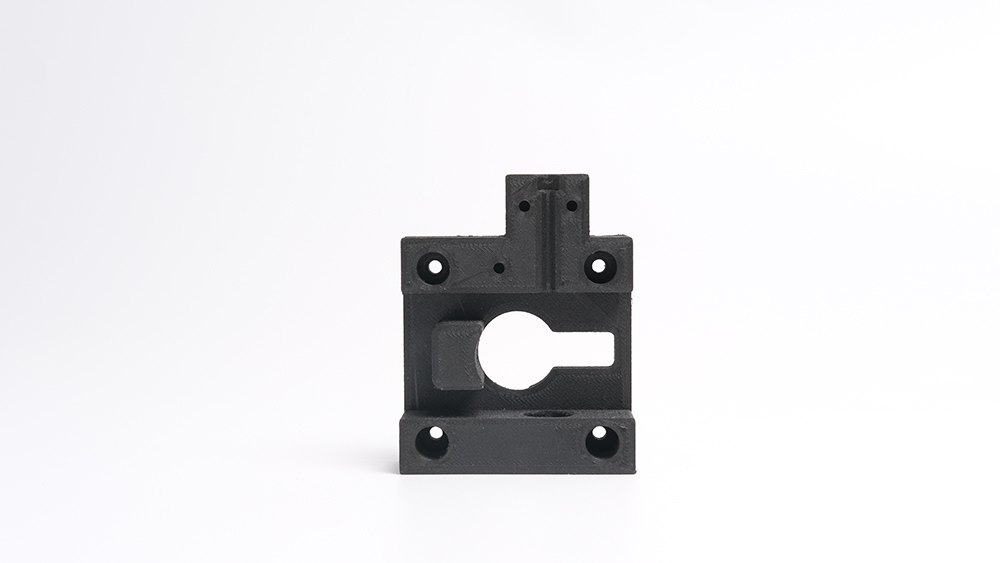

- * 应用

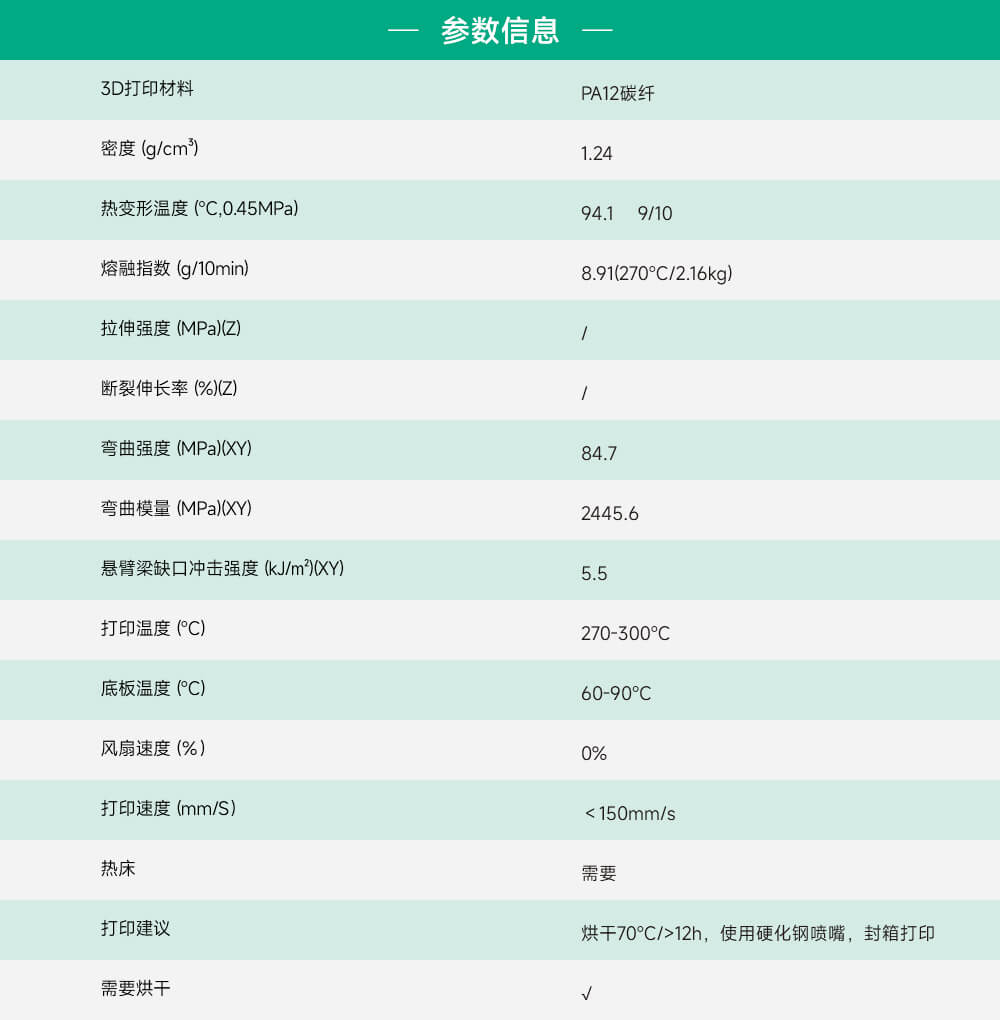

3D打印材料参数信息 | |
---|---|
3D打印材料 | ePA12-CF |
密度 Density(g/cm3) | 1.24 |
热变形温度 Heat Distortion Temp(℃,0.45MPa) | 94.1 |
熔融指数 Melt Flow Index(g/10min) | 8.91(270℃/2.16kg) |
拉伸强度 Tensile Strength(MPa) | 108.18 |
断裂伸长率 Elongation at Break(%) | 9.02 |
弯曲强度 Flexural Strength(MPa) | 116.58 |
弯曲模量 Flexural Modulus(MPa) | 3335 |
悬臂梁缺口冲击强度 IZOD Impact Strength(kJ/㎡) | 11.33 |
耐候性 Durability | 10/10 |
可打印性 Printability | 8/10 |
推荐打印参数 | |
打印温度 Extruder Temperature(℃) | 270 – 300℃ 推荐温度:280℃ |
底板温度 Bed temperature(℃) | 45 – 60°C |
风扇速度 Fan Speed | 0% |
打印速度 Printing Speed | 40 – 100mm/s |
热床 Heated Bed | Optional |
推荐平台 Recommended Build Surfaces | 美纹纸,PVP固体胶,PEI |
特点 | |
灵活 Flexible | —— |
弹性 Elastic | —— |
抗冲击 Impact Resistant | √ |
软 Soft | —— |
复合 Composite | √ |
抗紫外线 UV Resistant | —— |
防水 Water Resistant | —— |
可溶性 Dissolvable | —— |
耐热 Heat Resistant | √ |
耐化学性 Chemically Resistant | √ |
耐疲劳 Fatigue Resistant | —— |
需要烘干 | √ |
需要加热床Heated Bed Required | —— |
打印建议 | 烘干70℃/>12h,使用硬化钢、红宝石喷嘴 |
1.ePA12-CF打印前需要进行烘干(70℃/>12H)以达到最佳打印效果,打印时建议与eBOX料盒配套使用
2.ePA12-CF线条刚性较强,不易弯折,在送料管道中,应尽量避免线材过度弯折
3.ePA12-CF非常容易磨喷嘴和挤出机齿轮,建议使用硬化钢喷嘴或红宝石喷嘴,有条件可以选择硬化钢挤出机齿轮,如果打印时间长发生堵头需要更换喉管与喷嘴
4.建议设置裙边,以便更好从成型底板上取模型
5.打印时建议保温,在封闭箱体的打印机中打印,以获得更高的模型强度
-
TDS
-
ROHS
-
REACH
