牙科铸造树脂DC100
牙科铸造树脂（Dental Cast Resin）是专门为数字化支架包埋铸造而开发3D打印材料，用于精密铸造技术中的铸造原胚生产。传统蜡型包埋铸造义齿钢托一直面临生产效率不高、工序复杂、人工成本较高等问题。牙科铸造树脂以其快速且可靠燃尽、无灰烬残留的特点，可确保铸造产品的完美贴合。同时无需后固化，无粘性残留物，非常适合直接脱蜡铸造生产，缩短浇铸件时间。
颜色:
净重：
个人购买:
- * 描述:
-
介绍
牙科铸造树脂（Dental Cast Resin）
数字化支架包埋铸造方案最佳选择材料
其快速且无灰烬残留的特点，可确保铸造产品的完美贴合。同时无需后固化，无粘性残留物，非常适合直接脱蜡铸造生产，缩短浇铸件时间。
卖点
生物相容性
高机械强度低气味
无残渣燃烧
适用于多种精细铸造工艺
无需后固化
高成型稳定性
- * 产品介绍视频
-
- * 应用

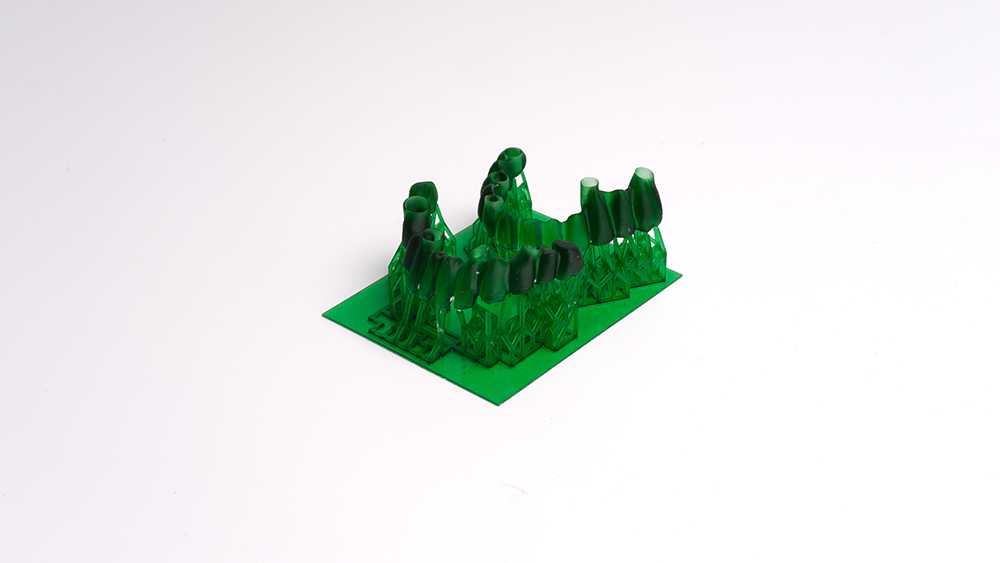

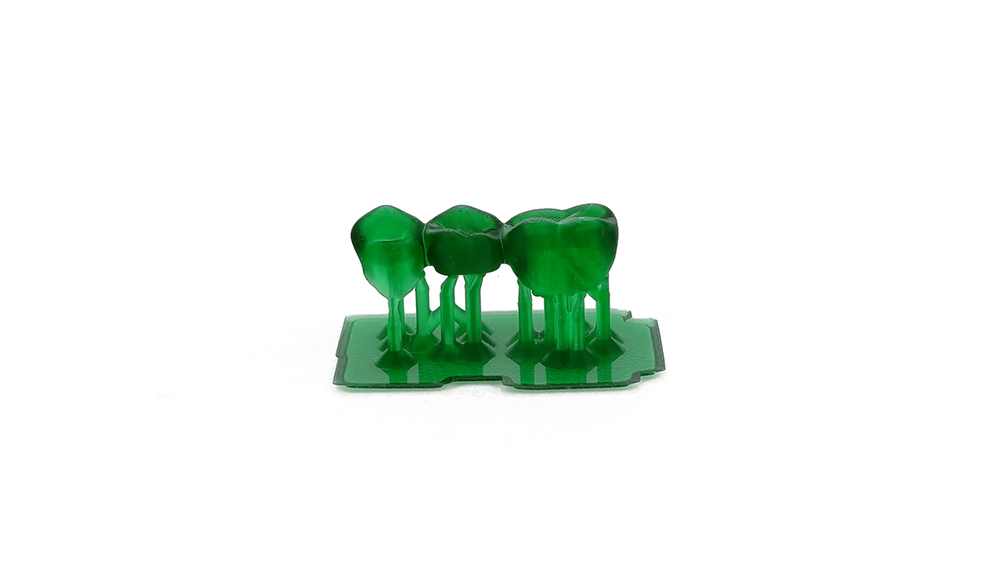

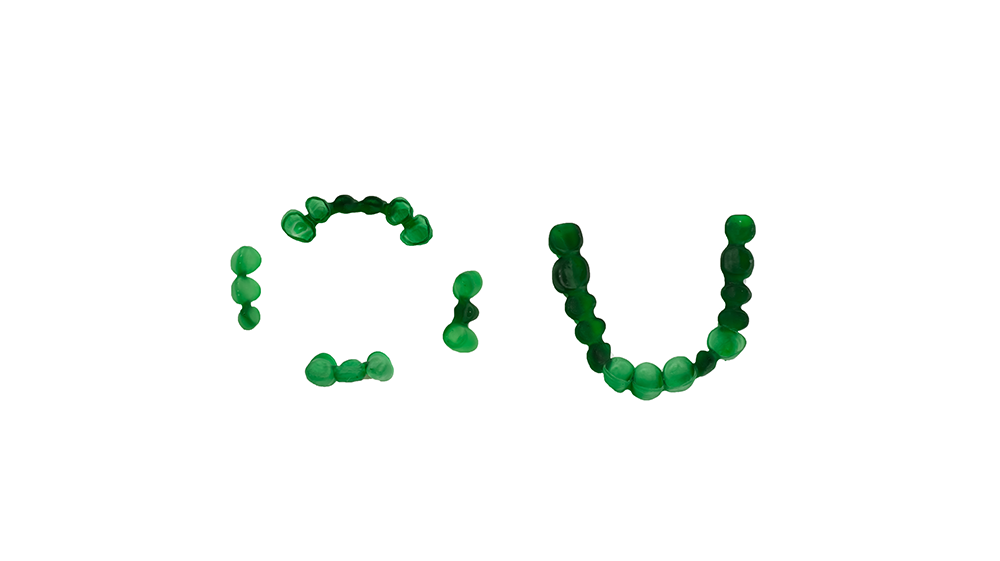

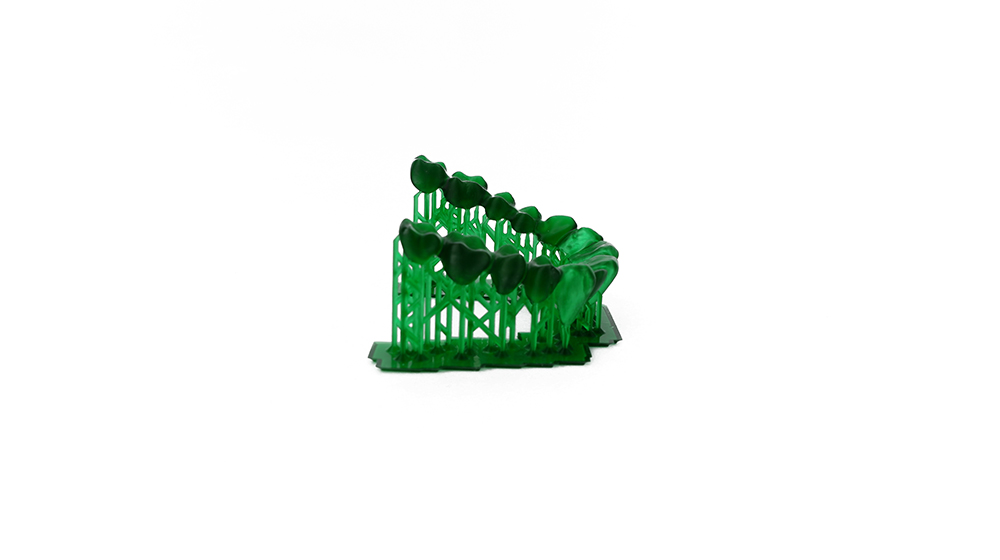

- * 打印模型
-
| 光敏树脂材料属性表 |
|
|---|---|
| 3D打印树脂 | Castable resin for Dental |
| 粘度Viscosity(mPa·s) | 100-150 |
| 密度Density(g/cm3) | 1.05-1.12 |
| 拉伸强度Tensile Strength(MPa) | 42-62 |
| 断裂拉伸率Elongation at Break(%) | 11-20 |
| 弯曲强度Flexural Strength(MPa) | 49-58 |
| 悬臂梁缺口冲击强度IZOD Impact Strength(J/m) | 44-49 |
| 直角撕裂强度Tearing Strength(GPa) | / |
| 热变形温度Heat Distortion Temp(℃) | / |
| 表面硬度Hardness(Shore D) | 80 |
| Grades (out of 10) | |
| 强度Strength（S） | 8 |
| 韧性Toughness（F） | 7 |
| 成型Forming（P） | 9 |
| 精度Accuracy（S） | 8 |
| 速度Speed （A） | 4 |
| Recommended printing parameters | |||
| Settings | Machine Type | ||
| Low Light Intensity | Medium Light Intensity | High Light Intensity (Monochrome LCD Screen) | |
| Representative Machine | AnyCubic Photon | eSUN LCD 3.0 Nova Bene 4 Creality LD-002R |
Anycubic MONO X ELEGOO Saturn Phrozen Sonic Mini |
| Exposure Time/s | 26-34 | 15-20 | Not recommended |
| Bottom Layer Count | 3-5 | ||
| Bottom Exposure Time | 130-200 | 80-120 | Not recommended |
| Lifting Distance/mm | 5.5&6-inch screen：5-6 or Higher ; 8.9&13.3-inch screen：8-12 or Higher | ||
| Lift Speed/mm·min-1 | 90-150 | 90-120 | Not recommended |
| Retract Speed/mm·min-1 | 150-200 | ||
1.打印之前需要充分摇匀
2.牙科铸造树脂需要充分后固化才能达到最佳机械强度，建议表面固化到不粘手为止
-
REACH -
ROHS -
TDS -
牙科铸造树脂参考打印设置文件
