柔性树脂F300
柔性树脂（eResin-Flex）断裂伸长率高，弹性好，抗撕裂、可拉伸、弯曲和压缩、回弹快、有一定耐磨性能。离型成功率相对较高，易于打印；成型件柔软且富有弹性，可耐弯折。可以用于用在需要柔软的产品模型上。
颜色:
净重：
个人购买:
- * 描述:
-
介绍
柔性树脂（eResin-Flex）断裂伸长率高，弹性好，抗撕裂、可拉伸、弯曲和压缩、回弹快、有一定耐磨性能。离型成功率相对较高，易于打印；成型件柔软且富有弹性，可耐弯折。可以用于用在需要柔软的产品模型上。
卖点
弹性好
抗撕裂抗弯折
高韧性
- * 产品介绍视频
-
- * 应用

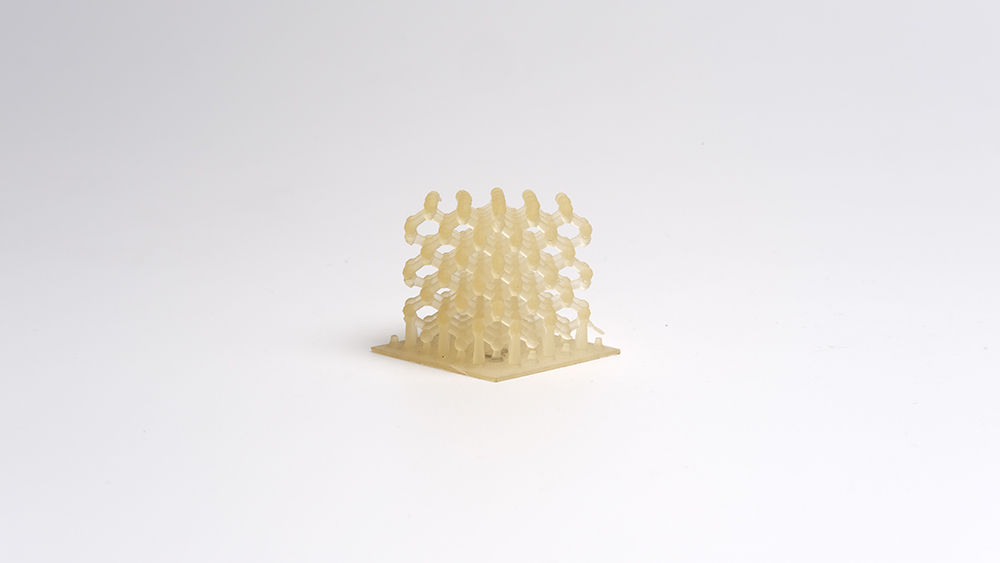

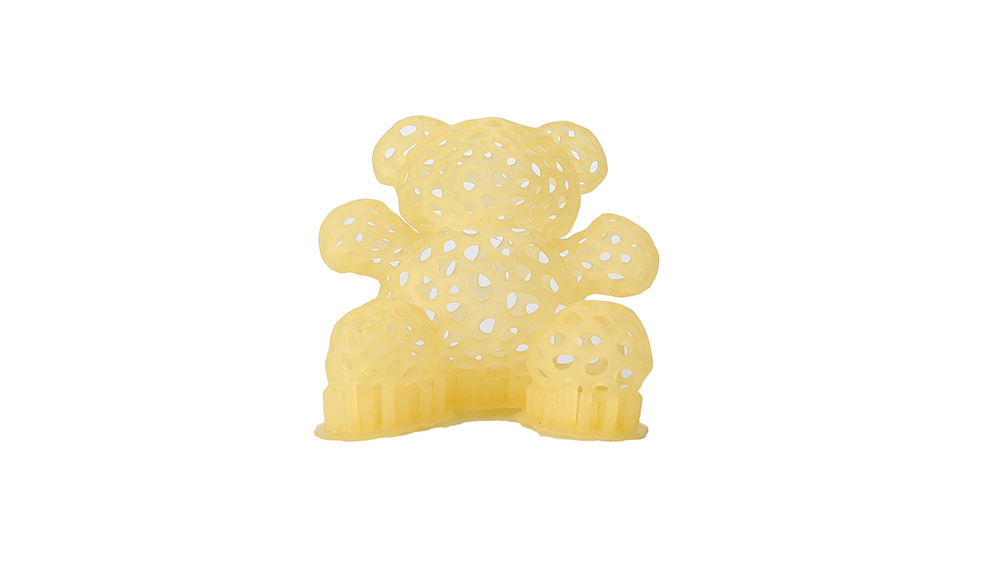

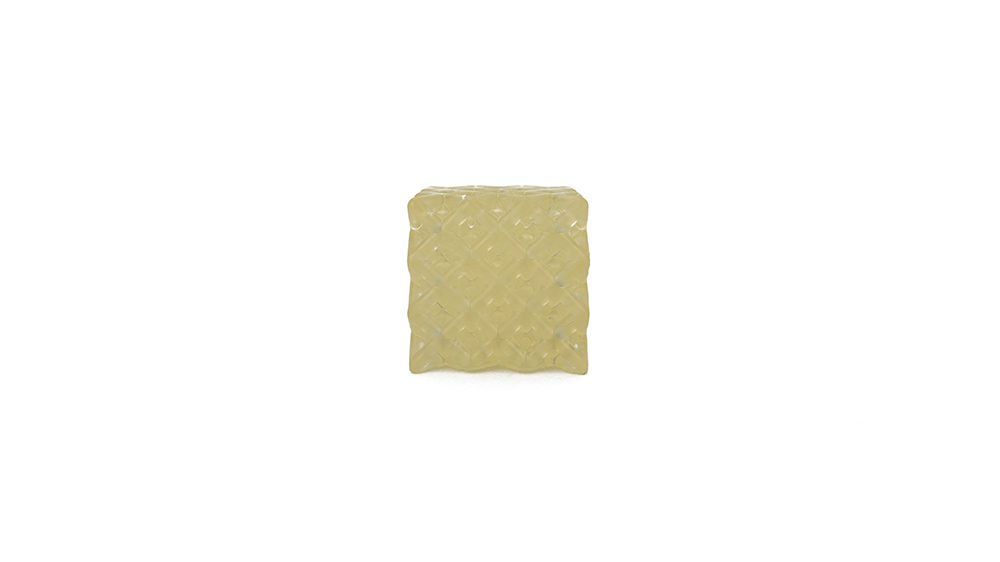

- * 打印模型
-
| 光敏树脂材料属性表 |
|
|---|---|
| 3D打印树脂 | eResin-Flex |
| 粘度Viscosity(mPa·s) | 600-1400 |
| 密度Density(g/cm3) | 1.02-1.05 |
| 拉伸强度Tensile Strength(MPa) | 4-10 |
| 断裂伸长率Elongation at Break(%) | 100-350 |
| 弯曲强度Flexural Strength(MPa) | / |
| 悬臂梁缺口冲击强度IZOD Impact Strength(J/m) | / |
| 直角撕裂强度Tearing Strength(GPa) | 8-30 |
| 热变形温度Heat Distortion Temp(℃) | / |
| 表面硬度Hardness(Shore D) | 60-90A |
| Grades (out of 10) | |
| 强度Strength（S） | 2 |
| 韧性Toughness（F） | 10 |
| 成型Forming（P） | 4 |
| 精度Accuracy（S） | 6 |
| 速度Speed （A） | 4 |
| Recommended printing parameters | |||
| Settings | Machine Type | ||
| Low Light Intensity | Medium Light Intensity | High Light Intensity (Monochrome LCD Screen) | |
| Representative Machine | AnyCubic Photon | eSUN LCD 3.0 Nova Bene 4 Creality LD-002R |
Anycubic MONO X ELEGOO Saturn Phrozen Sonic Mini |
| Exposure Time/s | 8-10 | 5-6 | Not recommended |
| Bottom Layer Count | 3-5 | ||
| Bottom Exposure Time | 40-70 | 30-40 | Not recommended |
| Lifting Distance/mm | 5.5&6-inch screen：5-6 or Higher ; 8.9&13.3-inch screen：8-12 or Higher | ||
| Lift Speed/mm·min-1 | 50 | 50 | Not recommended |
| Retract Speed/mm·min-1 | 100 | ||
1.打印之前需要充分摇匀
2.切片设置：支撑加粗：树脂强度偏低，避免与主体断开；支撑加密：树脂易变形，避免变形错位
3.打印参数：抬升距离加高：充分脱膜，建议值≥6mm；上升速度减慢：避免拉断，建议值≤60mm/min；控制流平时间：充分流平，层间间隔时间建议≥6s
4.后固化：适当控制后固化时间，不同程度曝光，固化材料力学性能不同，曝光时间越久，固化材料硬度越高，柔性越差，黄变越重，为保证材料良好的柔韧性，避免后固化带来硬化问题，建议打印完成后仅对成型件进行清洗而不后固化，在室内弱光条件下表面粘手情况会逐渐改善，后期存放避免强光暴晒
-
REACH -
ROHS -
TDS
