玻纤增强尼龙ePA-GF
ePA-GF (玻纤增强尼龙)是基于尼龙6/66共聚物开发的打印耗材，添加了25%的玻璃纤维，大幅增强了尼龙的强度、刚性，可在很多场合替代金属使用；自润滑耐磨性能，使得其适合打印齿轮；强韧与抗冲击性，可用于打印耐用零件；高耐温性能，热变形温度高达120℃；低收缩率，打印时不易翘边和开裂，打印物品表面哑光细腻。
颜色:
直径尺寸：
- * 描述:
-
介绍
ePA-GF (玻纤增强尼龙)是基于尼龙6/66共聚物开发的打印耗材，添加了25%的玻璃纤维，大幅增强了尼龙的强度、刚性，可在很多场合替代金属使用；自润滑耐磨性能，使得其适合打印齿轮；强韧与抗冲击性，可用于打印耐用零件；高耐温性能，热变形温度高达120℃；低收缩率，打印时不易翘边和开裂，打印物品表面哑光细腻。
卖点
耐热性
高强度
高刚性
高抗冲击耐磨性
高尺寸稳定性
哑光表面效果
优异的可打印性
- * 应用

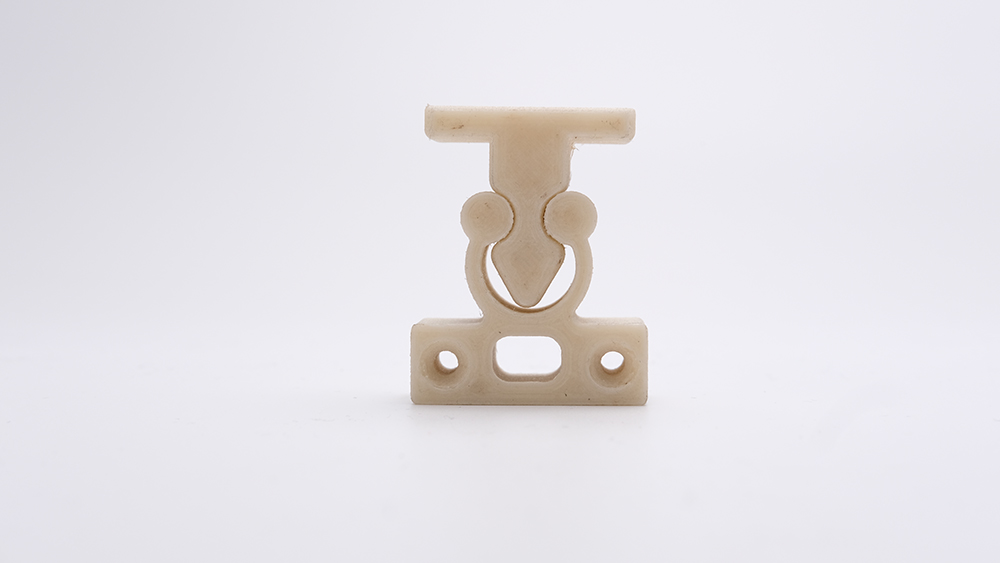

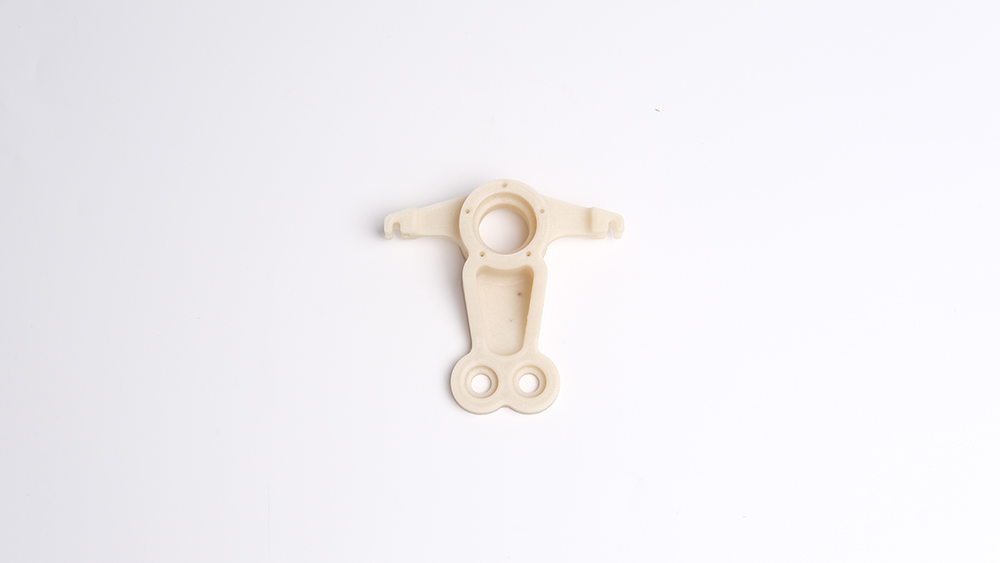

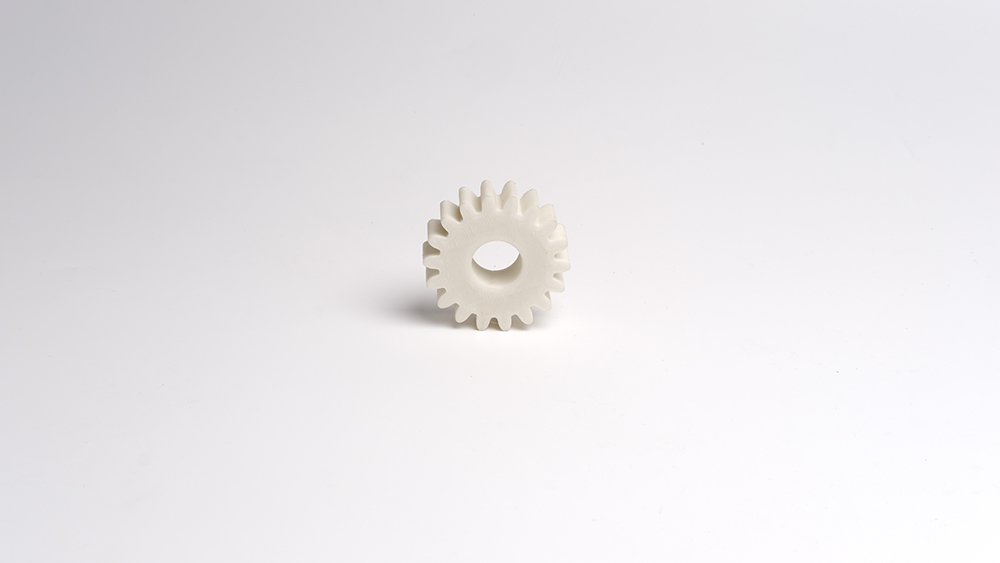

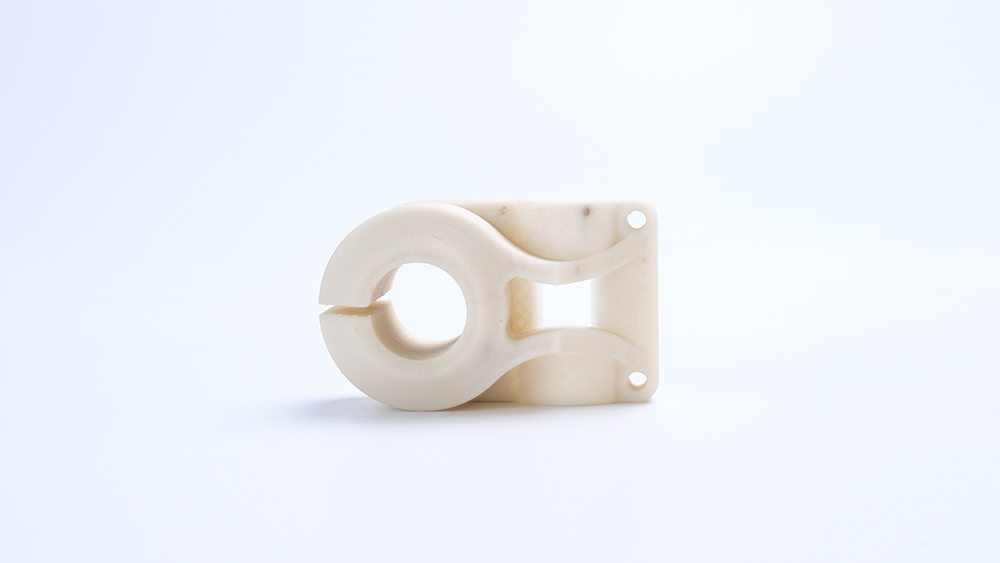

- * 打印模型
-
| 3D打印材料参数信息 | |
|---|---|
| 3D打印材料 | ePA-GF |
| 密度 Density(g/cm3) | 1.35 |
| 热变形温度 Heat Distortion Temp(℃,0.45MPa) | 120 |
| 熔融指数 Melt Flow Index(g/10min) | 1.45(220℃/2.16kg） |
| 拉伸强度 Tensile Strength(MPa) | 76.93 |
| 断裂伸长率 Elongation at Break(%) | 21.07 |
| 弯曲强度 Flexural Strength(MPa) | 77.75 |
| 弯曲模量 Flexural Modulus(MPa) | 1714.63 |
| 悬臂梁缺口冲击强度 IZOD Impact Strength(kJ/㎡) | 14.68 |
| 耐候性 Durability | 10/10 |
| 可打印性 Printability | 8/10 |
|
推荐打印参数 |
|
| 打印温度 Extruder Temperature(℃) | 260 – 300℃ 推荐温度：280℃ |
| 底板温度 Bed temperature(℃) | 45 – 60°C |
| 风扇速度 Fan Speed | 0% |
| 打印速度 Printing Speed | 40 – 100mm/s |
| 热床 Heated Bed | Optional |
| 推荐平台 Recommended Build Surfaces | 美纹纸，PVP固体胶，PEI |
| 特点 | |
| 灵活 Flexible | —— |
| 弹性 Elastic | —— |
| 抗冲击 Impact Resistant | √ |
| 软 Soft | —— |
| 复合 Composite | √ |
| 抗紫外线 UV Resistant | —— |
| 防水 Water Resistant | —— |
| 可溶性 Dissolvable | —— |
| 耐热 Heat Resistant | √ |
| 耐化学性 Chemically Resistant | —— |
| 耐疲劳 Fatigue Resistant | —— |
| 需要烘干 | √ |
| 需要加热床Heated Bed Required | —— |
| 打印建议 | 烘干70℃/>12h，使用硬化钢、红宝石喷嘴 |
1.ePA-GF打印前需要进行烘干(70℃/＞12H)以达到最佳打印效果，打印时建议与eBOX料盒配套使用
2.ePA-GF线条刚性较强，不易弯折，在送料管道中，应尽量避免线材过度弯折
3.ePA-GF非常容易磨喷嘴和挤出机齿轮，建议使用硬化钢喷嘴或红宝石喷嘴，有条件可以选择硬化钢挤出机齿轮，如果打印时间长发生堵头需要更换喉管与喷嘴
4.建议设置裙边，以便更好从成型底板上取模型
5.打印时建议保温，在封闭箱体的打印机中打印，以获得更高的模型强度
-
REACH -
ROHS
